Horizontale 1,5 mm pitch connector SMT smd PCB connector 2 tot 20P LCP 94V-0

Productbeschrijving

Een wire-to-board connector is een type elektrische connector die wordt gebruikt om draden aan een printplaat (PCB) te verbinden.De behuizing is gewoonlijk gemonteerd op de PCB en bevat gleufjes of receptacles waar de contacten worden geplaatstDe contacten worden doorgaans op de draden gekrimpt en vervolgens in de behuizing geplaatst, waardoor een veilige elektrische verbinding tussen de draden en het PCB ontstaat.

Deze connectoren worden vaak gebruikt in verschillende elektronische apparaten en toepassingen waar het nodig is om draden aan te sluiten op een printplaat, zoals in computers, automobielelektronica,industriële machinesZe zijn er in verschillende maten, configuraties en specificaties om verschillende draadmeters, huidige ratings en omgevingsomstandigheden aan te passen.

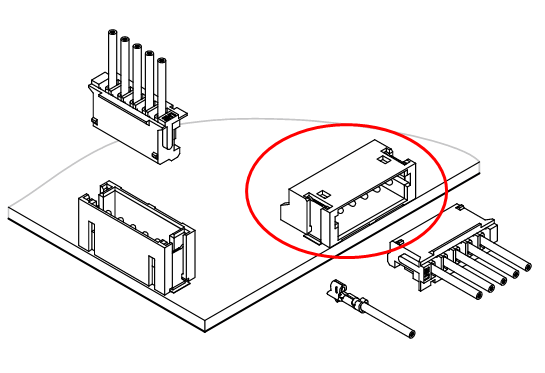

X2701 wire-to-board-serie omvat DIP & SMT type Wafer Connector (board end), Housing en Terminal (Wire end)

Alinta kabel-to-board-connectoren

Ontdek betrouwbare Wire-to-Board (WTB) connectoren en kabelassemblages van Alinta, met afstanden van 1,0 mm tot 6,35 mm.toestellen, industrie, data en telecommunicatie en consumentenelektronica.

Profiteer van een breed scala aan voordelen met onze WTB-connectoren, waardoor ze een optimale keuze zijn voor verschillende toepassingen.Geniet van de flexibiliteit van aanpassingsmogelijkheden om de connectoren precies aan uw behoeften aan te passen.

X2701-serie SMT-type

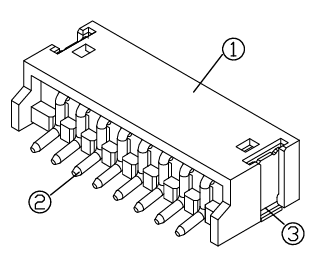

(8Pinbeeld)

Technische parameter

Kenmerken van het producttype	Categorie		Draad naar bord
	Verzameltype		Wafers
	Verplaatsingshoogte (mm)		1.50 mm
	Productserie		AL-X2701-H
Elektrische kenmerken	Nominale spanning (V AC/DC)		125
	Nominale stroom (A AC/DC)		1
	Contactweerstand		≤ 30mΩ
	Isolatieweerstand Voltage weerstaan		≥ 500MΩ 500 V wisselstroom per minuut
Configuratie kenmerken	Aantal rijen		1
	Aantal posities   Toepasselijke draad		2 tot 20   # 28 ~ # 22
Kenmerken van de schelp	Kleur		Beige
	Huismateriaal Contactmateriaal		LCP, UL94V-0 met een breedte van niet meer dan 50 mm
Milieuminformatie	Werktemperatuurbereik (°C)		-20°C tot 85°C°C
X2201-H Horizontale SMT-waferconnector                     Pools DIM=A DIM=B DIM=C 2 1.50 3.60 6.00 3 3.00 5.10 7.50 4 4.50 6.60 9.00 5 6.00 8.10 10.50 6 7.50 9.60 12.00 7 9.00 11.10 13.50 8 10.50 12.60 15.00 9 12.00 14.10 16.50 10 13.50 15.60 18.00 11 15.00 17.10 19.50 12 16.50 18.60 21.00 13 18.00 20.10 22.50 14 19.50 21.60 24.00 - Dat is... - Dat is... - Dat is... 　 20 28.50 30.60 33.00       X2201-V Verticale SMT Wafer Connector

Neem vandaag nog contact op met Alinta voor een betrouwbare en aanpasbare WTB-connectoroplossing.
