Alinta 1.5mm Pitch Vertical SMT Connector 2 tot 20P PCB Wafer Connector

Productbeschrijving

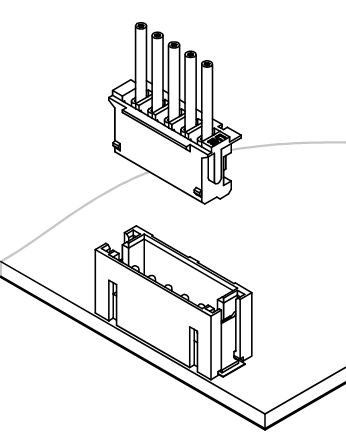

Een wire-to-board connector is een type elektrische connector die wordt gebruikt om draden aan een printplaat (PCB) te verbinden.De behuizing is gewoonlijk gemonteerd op de PCB en bevat gleufjes of receptacles waar de contacten worden geplaatstDe contacten worden doorgaans op de draden gekrimpt en vervolgens in de behuizing geplaatst, waardoor een veilige elektrische verbinding tussen de draden en het PCB ontstaat.

Deze connectoren worden vaak gebruikt in verschillende elektronische apparaten en toepassingen waar het nodig is om draden aan te sluiten op een printplaat, zoals in computers, automobielelektronica,industriële machinesZe zijn er in verschillende maten, configuraties en specificaties om verschillende draadmeters, huidige ratings en omgevingsomstandigheden aan te passen.

Alinta kabel-to-board-connectoren

Ontdek betrouwbare Wire-to-Board (WTB) connectoren en kabelassemblages van Alinta, met afstanden van 1,0 mm tot 6,35 mm.toestellen, industrie, data en telecommunicatie en consumentenelektronica.

Profiteer van een breed scala aan voordelen met onze WTB-connectoren, waardoor ze een optimale keuze zijn voor verschillende toepassingen.Geniet van de flexibiliteit van aanpassingsmogelijkheden om de connectoren precies aan uw behoeften aan te passen.

Technische parameter

Kenmerken van het producttype	Categorie		Draad naar bord
	Verzameltype		Wafers
	Verplaatsingshoogte (mm)		1.50 mm
	Productserie		AL-X2701-V
Elektrische kenmerken	Nominale spanning (V AC/DC)		125
	Nominale stroom (A AC/DC)		1
	Contactweerstand		≤ 20mΩ
	Isolatieweerstand Voltage weerstaan		≥ 500MΩ 500 V wisselstroom per minuut
Configuratie kenmerken	Aantal rijen		1
	Aantal posities		2 tot 20
Kenmerken van de schelp	Kleur		Wit
	Huismateriaal Contactmateriaal		LCP, UL94V-0 met een breedte van niet meer dan 50 mm
Milieuminformatie	Werktemperatuurbereik (°C)		-20°C tot 85°C°C
Afmetingen van X2701-V Verticale SMT Wafer Connector       Terminal

Huizen

Pools DIM=A DIM=B 2 1.50 4.50 3 3.00 6.00 4 4.50 7.50 5 6.00 9.00 6 7.50 10.50 7 9.00 12.00 8 10.50 13.50 9 12.00 15.00 10 13.50 16.50 11 15.00 18.00 12 16.50 19.50 13 18.00 21.00 14 19.50 22.50 - Dat is... - Dat is... - Dat is... 20 28.50 31.50

Neem vandaag nog contact op met Alinta voor een betrouwbare en aanpasbare WTB-connectoroplossing.
